Opis

Pošaljite upit

Izuzetno fleksibilna modularna ugrađena industrijska matična ploča s Alder Lake 12-13th Gen i3/i5/i7 CPU-om. Podržava 4-6 RJ45 priključaka (POE izborno), trostruki zaslon (HDMI + DP + LVDS) i do 64 GB dvo-kanalne DDR4 memorije. Opremljen sa 6 COM portova, 16 GPIO, M.2 utora (SATA i 5G) i 4 USB 3.0 za svestrano povezivanje. Idealno za industrijsku automatizaciju i ugrađene sustave s mrežnim buđenjem, uključivanjem, nadzorom i drugim naprednim značajkama. U skladu s CE, FCC i ROHS standardima.

Specifikacija matične ploče

Podrška za memoriju DDR4-2933 / LPDDR4x-2933, podrška za memoriju do 16 GB, proizvodni proces: 10nm SuperFin proces (veća energetska učinkovitost i toplinska izvedba), potrošnja energije: TDP 10 W, vrlo pogodno za aplikacije niske potrošnje, skalabilnost: Podržava PCIe 3.0, SATA 3.0, USB 3.2 i druga sučelja, te je pogodan za proširenje raznih ugrađeni uređaji.

Karakteristike performansi matične ploče

Računalne performanse Četvero-jezgre, četiri-niti: J6412 ima 4-jezgre i 4-nitnu konfiguraciju za rukovanje višezadaćnošću i paralelnim računalstvom, pogodno za srednje{10}}opterećene ugrađene aplikacije i zadatke industrijske kontrole. U usporedbi s J1900, J6412 nudi značajna poboljšanja u jednojezgrenoj i višejezgrenoj izvedbi. Osnovna i Rui frekvencija: Osnovna frekvencija od 2,0 GHz i Rui frekvencija od 2,6 GHz čine J6412 dobrim za svakodnevne računalne zadatke, obradu podataka i jednostavne ugrađene aplikacije.

Parametar specifikacije:

projekt	opisati
Pprocesor	Integrirani četverojezgreni procesor Intel® Celeron J6412 2.0GHz- s TDP-om od 10 W. Kompatibilan sa svim procesorima Intel® Elkhart Lake
Memorija	1* SODIMM utor, podržava 3200MHz DDR4 memoriju do 16GB.
Prikaz	Integrirana grafička kartica Intel® UHD Graphics 10. generacije
	1* VGA konektor, 1* HDMI 2.0 konektor, 1* LVDS ili eDP konektor (zadano je LVDS)
	Podržava VGA, HDMI ili EDP, LVDS ili eDP sinkroni/asinkroni trostruki zaslon
Internet	2* Realtek RTL8111H Gigabit LAN kartica, podrška za Wake-on-LAN/PXE (opcijski Single LAN)
Skladištenje	1* 7pin SATA3.0 sučelje tvrdog diska, brzina prijenosa do 6Gbps
Skladištenje	1* 1 M.2 Key-M sučelje, podržava prilagodljive 2280 PCIE SATA SSD-ove
Audio	Ugrađeni ALC{0}}kanalni hi-audio kontroler, podrška za MIC/Line-izlaz, pojačalo (2 ohma 5W dvostruki -kanalni)
PCI-E	1* M.2 KeyE 2230 utor, podržava WIFI/BT
PCI-E	1* M.2 KeyB 3052 utor, podržava 5G modul, unazad kompatibilan s 4G modulom (30x42 mm)

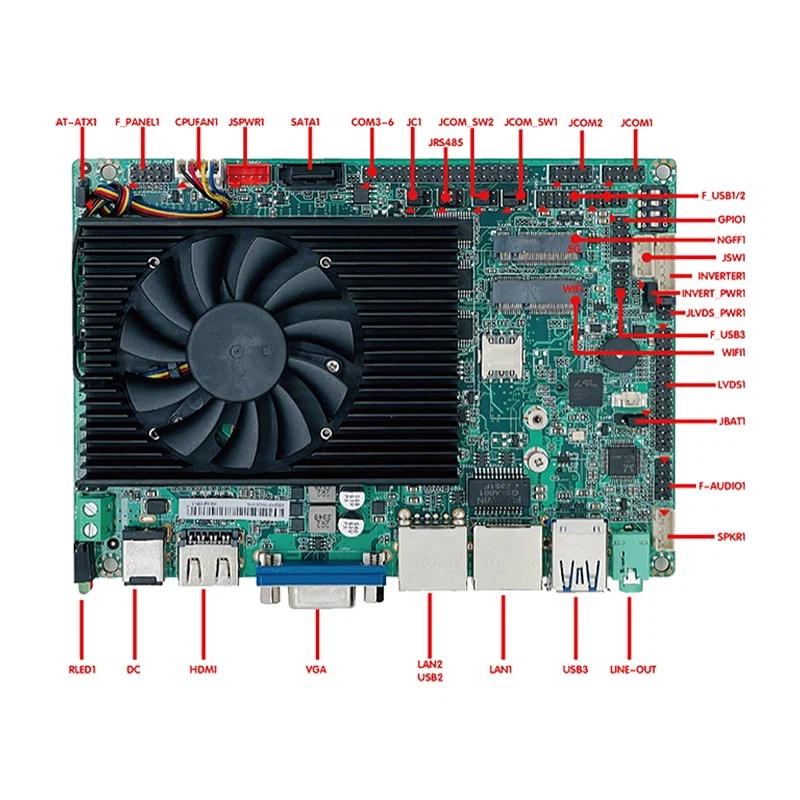

Bdaska I/Osučelje	1* HDMI 2.0 sučelje zaslona
	1* VGA sučelje zaslona
	2* USB3.0 sučelje
	2* RJ-45 gigabitno mrežno sučelje (od kojih su LAN2 i USB2.0 sučelje jedno ili drugo)
	1* Linijski izlaz Line out konektor (zeleni)
	1* Indikator napajanja i tvrdog diska
	1* Clear COMS prekidač (nalazi se na stražnjoj strani USB3.0 konektora)
	1* 12V DC ulazni priključak za napajanje
ugrađen- I/Osučelje	1* LVDS konektor 2*15pin, podržava dvostruki -kanalni 24 bita (može se hardverski prilagoditi za podršku eDP, zadani LVDS)
	1* Priključak za napajanje pozadinskog osvjetljenja zaslona 1*6pin
	6* USB 2.0 sučelje 2*5Pin (jedna mrežna podrška 4 USB2.0 sučelja, dvostruka mrežna podrška 6 USB2.0)
	1* Prednje audio sučelje 2*5pin (podrška za linijski-izlaz i MIC)
	1* Sučelje pojačala 1*4pin
	6* COM sučelje (COM1-6 zadana podrška za RS232, od čega COM1/2 može podržati RS232 ili RS485, COM3 opcijska podrška za RS485/422, COM4 opcijska podrška za RS485, COM1 ~ COM6 opcijska podrška za 6 TTL serijskih portova)
	1* Sučelje za napajanje tvrdog diska
	1* 4pin ATX konektor napajanja
	1* Tipka prekidača na prednjoj ploči i sučelje indikatora 2*5Pin
Sučelje ventilatora	Rezervirajte 1*4pin CPU sučelje ventilatora
GPIO	Podržava 4 ulazno/izlazna GPIO
BIOS	128Mb Flash ROM
pas čuvar	Podržava funkciju resetiranja hardvera (256 razina, 0~255 sekundi)
operativni sustav	Windows 10/Windows 11/Linux
vrste moći	DC 12V napajanje
Radna temperatura	60 stupnjeva --20 stupnjeva
Temperatura skladištenjae	-20 stupnjeva -70 stupnjeva
okoliš temperatura	5%-95% relativne vlažnosti, bez kondenzacije
Veličina	146 mm x 102 mm
